Les activités sur le réseau, les chantiers sur le matériel roulant, la voie, les bâtiments...
Activities of the society: workshops, track, carriages maintenance, buildings...

jeudi 29 mai 2014

Gare temporaire - Temporary station

En prévision du remplacement de la gare existante, un petit édifice en bois a été récupéré sur le site pour faire office de gare pendant les travaux.
In preparation to the existing station replacement, a little wooden shed has been reclaimed onsite to serve as a station during the work.

Les grandes lignes du projet:
La gare actuelle est constituée de deux guérites reliées par un auvent. Après de nombreuses années de bons et loyaux services, cette gare commence à marquer son âge et se révèle insuffisante pour accueillir les visiteurs dans de bonnes conditions. Il est donc prévu de la remplacer par une construction en dur à l'image d'une gare de chemins de fer départementaux.
Project outlines:
The current station is made of two gatehouses connected by a roof. After years of good services, this station becomes old and does not fit anymore the good conditions for visitors and personnel. Then it is intended to replace it by a solid construction similar to an actual station of late countryside railway.

La future gare provisoire est en fait l'ancienne cabane des surveillants de la regrettée plage du lac de Rillé, désaffectée depuis la fermeture de la baignade.
The future temporary station is in fact the former shed of lifeguards of the regretted lake beach. This was abandoned since the end of the beach use.
Photos aimablement fournies par Peter Williams

Le transfert de la plage au quai de la gare a été réalisé avec un engin de manutention amené sur place pour cette opération.
Transportation from the beach to the platform thanks to a lifting engine brought there for the operation.
Photographs courtesy Peter Williams

Le calendrier de la suite de cette opération n'est pas encore établi, car il y a un autre grand chantier à terminer avant: la rotonde.
The agenda of the remaining job is not known yet, there is an other large work to be completed first: the roundhouse.
Image Peter Williams



samedi 10 mai 2014

Nouveaux matériels - New materials

Une petite équipe a mené courant avril une opération de récupération de matériel en Normandie. Seb, Alex, Eric, Jean-Michel et Nicolas, avec l'aide inestimable de Didier (le transporteur) ont manutentionné des tonnes de ferraille qui enrichiront le patrimoine du réseau de Rillé
A small team went during april into an action in Normandy to reclaim some materials. Seb, Alex, Eric, Jean-Michel and Nicolas, with the invaluable help of Didier (the truck driver), handled tons of steel that will augment the collection of the Rillé Railway.

Le lot comprend deux locotracteurs diesel (Oreinsten & Koppel et Whitcomb), des bennes basculantes, les piles de rails, des châssis Feldbahn, des plaques tournantes, et diverses pièces détachées (boites d'essieux, lames de ressort, traverses métalliques Péchot).
The items include two diesel engines (Oreinsten & Koppel and Whitcomb), some tilting tubs, piles of rails, Feldbahn frames, turntables and miscellaneous spare parts (axleboxes, leaf springs, Péchot ties).

O&K

Whitcomb


On n'aurait pas pu en prendre plus !
We could not load anything else !


Maintenant, un gros travail de restauration est à faire...
Now, a heavy restoration job is to be done...

jeudi 8 mai 2014

Joints et carrosserie Ruston seals and bodywork

La saison des travaux a repris sur le locotracteur Ruston, bien que la préparation ne se soit pas vraiment interrompue. L'achat d'un élastomère polyuréthane bi-composant permet de réaliser le moulage de nouveaux joints pour les radiateurs, d'une dureté satisfaisante cette fois.
The working season has resumed for the Ruston engine, though preparation was not really stopped. The purchase of a two part polyurethan compond allows to mold new seals for the radiators, with a correct hardness this time.

 La tôle de protection du ventilateur/courroie étant très fortement corrodée, des pièces neuves ont été reproduites à l'identique.
The steel sheets protecting the fan blower and its drivebelt being severly corroded, new parts have been made identical.



Ce n'est qu'une première étape, loin d'être terminée, mais elle avance bien et les résultats sont prometteurs.
This is only a first step, far to be complete, but it goes well and results are promising.

Rotonde: la dernière ferme - Roundhouse: the last frame

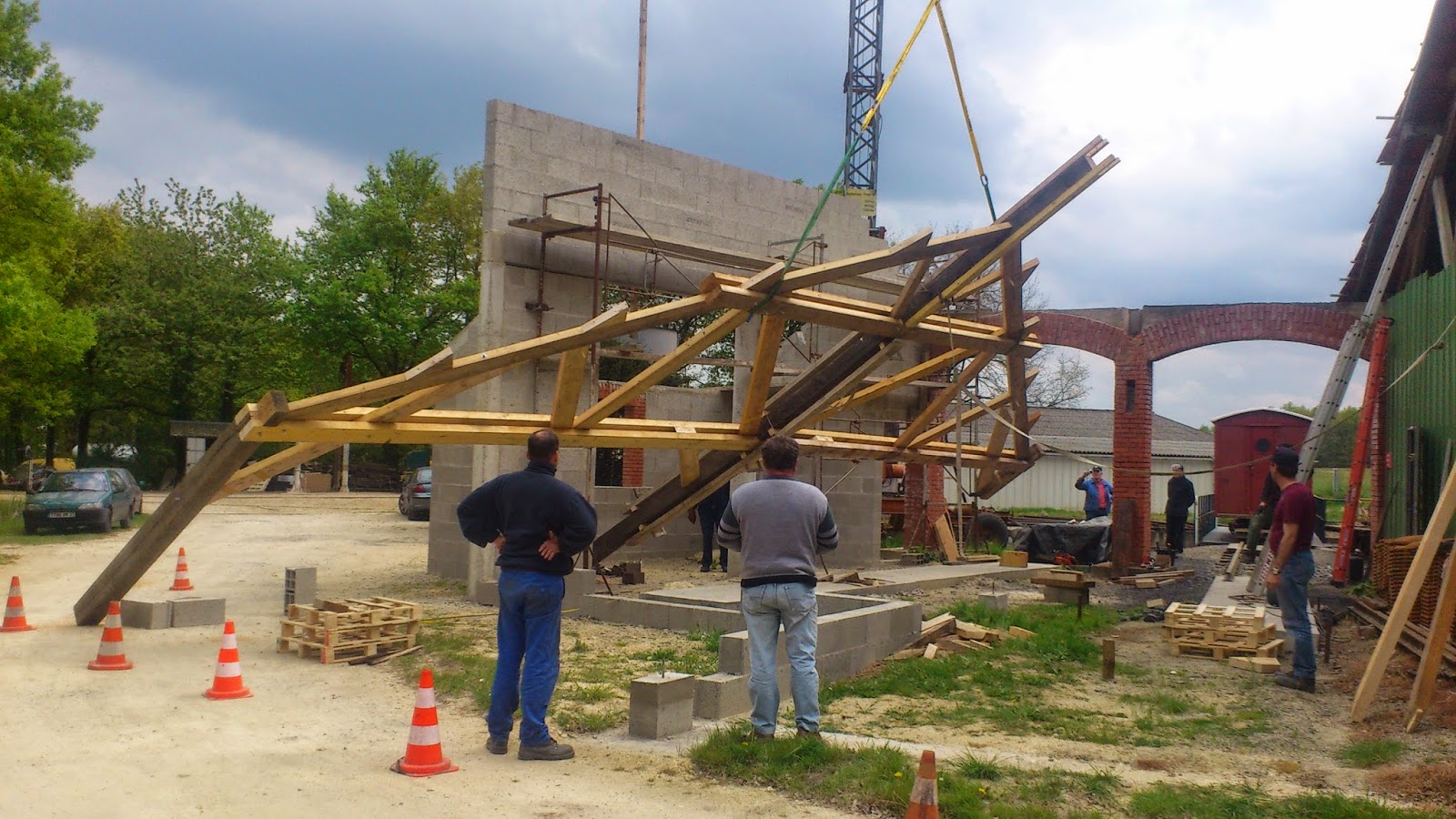

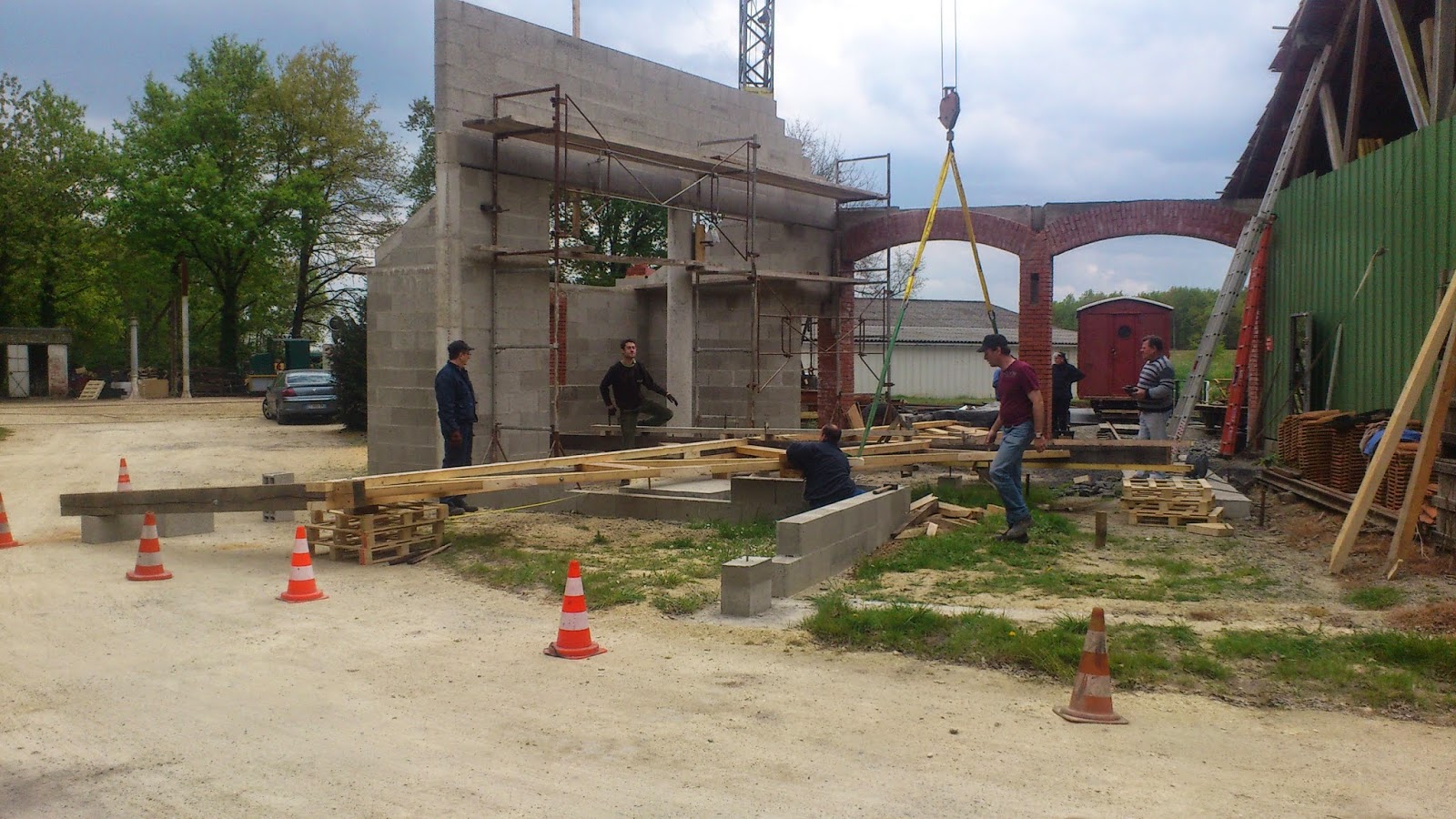

Fin avril, profitant de la présence d'un nombre suffisant de membres, la dernière ferme de la rotonde a été assemblée et relevée pour mise en place définitive.
During late April, with enough members present, the last wooden frame of the roundhouse has been assembled and raised into its final place.








Il reste encore beaucoup de travail à faire mais une étape symbolique a été franchie et l'on voit désormais le gabarit que va prendre la bâtiment
There is a lot of work remaining to do but a symbolic step has been passed and we can now visualize the future final shape of the building.

Oeil de boeuf de la rotonde - Roundhouse oxeye window

Eric et Jacky B ont construit un œil de bœuf maçonné pour orner le pignon de la rotonde. A partir de plans conçus avec un logiciel de dessin industriel, ils ont préparé des gabarits de positionnement et de moulage pour les briques et le béton armé.
Eric and Jacky B have built an oxeye window frame for the roundhouse wall. From homemade CAD drawings, they prepared patterns for positioning and molding then assembled bricks and reinforced concrete.








Les photos se passent de commentaire, on ne peut qu'être admiratif devant cette superbe réalisation qui se fondra totalement dans le décor une fois posée. Quand les détails cachent un travail impressionnant...
These pictures don't need comments, we can only be impressed by the superb result, this piece will perfectly decorate the wall when installed. When details hide an impressive work...

mercredi 7 mai 2014

Reconditionnement de la baignoire - Bathtub reconditionning

La voiture voyageur découverte dite "la baignoire" a reçu cet hiver quelques soins pour un reconditionnement à tous niveaux.
The opened passenger car " the bathtub" received some care this winter for a great reconditioning.

Tout l'intérieur a été déposé: sièges, plancher, ainsi que le dessous (bogies), pour travailler sur la structure du châssis.
Everything has been taken off: seats, flooring, bogies, to access the frame structure.
Jean-Bernard
Sébastien D.

Le châssis a été consolidé puis sablé avant remise en peinture.
The frame has been reinforced and sandblasted then repainted.
Romain

Les bogies ont été nettoyés et contrôlés. Un des deux a eu ses traverses remplacées par des neuves.
Bogies have been cleaned and checked. One of those had its cross-pieces replaced by new ones.
Alex
Puis le remontage a pu commencer. La peinture...
Then the reassembly could begin. Painting...
Marc R
... la pose des nouveaux portillons.
... installing of new doors.
Nicolas
Bien d'autres personnes ont travaillé sur la baignoire. Elles ne sont pas citées mais méritent des félicitations pour le travail accompli. Toutes les étapes ne sont pas présentées non plus, ce ne sont que des extraits.
Other peoples worked on the bathtub. They are not mentioned here but really desserve congrats for the well done job. All stages of progress are not shown either, these are only extracts.

Petits travaux hors saison - Off season works

En dehors de la période estivale d'exploitation commerciale du réseau, les travaux continuent, même loin du réseau.
When the summer commercial service is off, we are still working, even from far away.

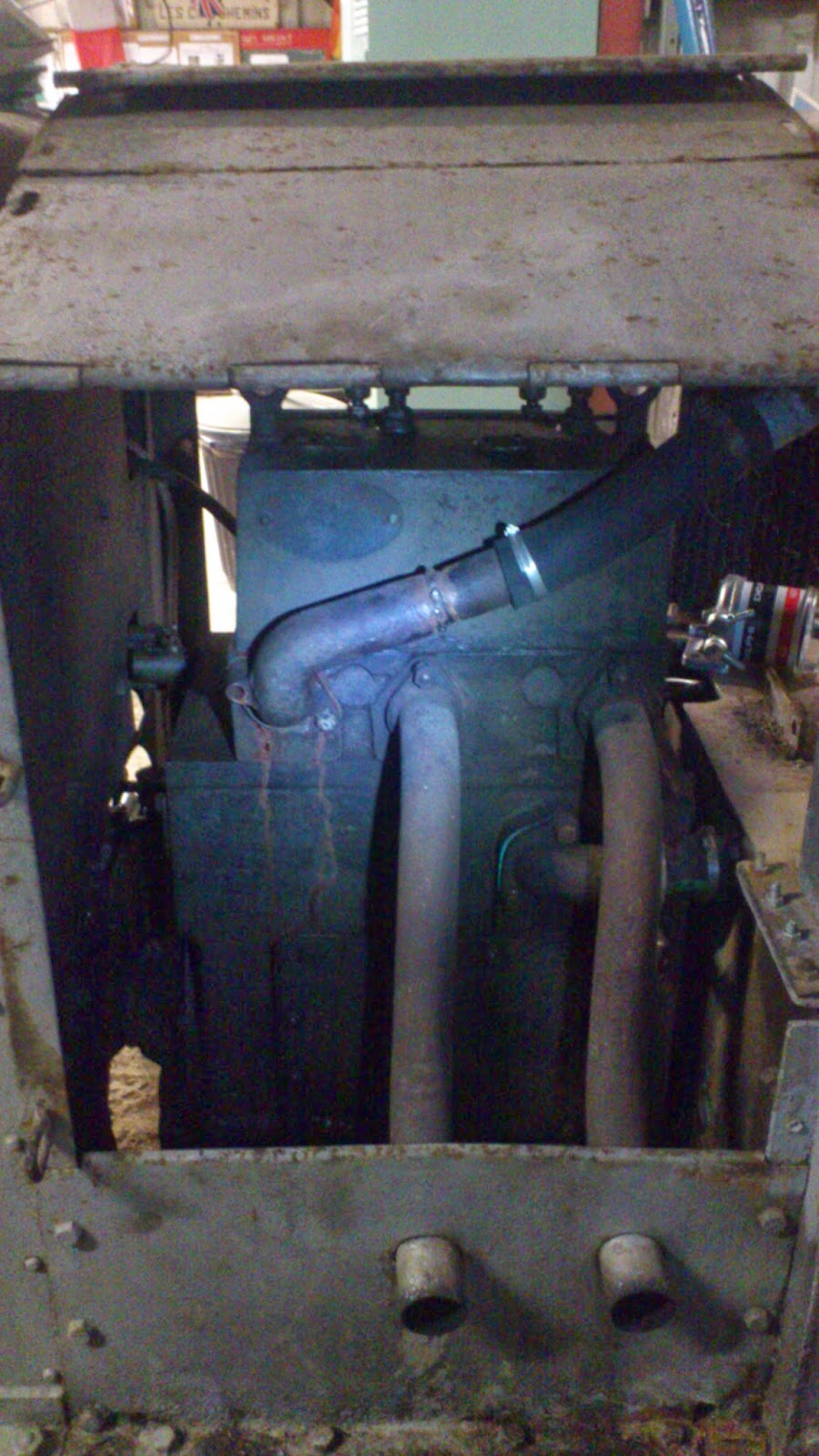

Le Ruston a ainsi bénéficié de quelques travaux de restauration sur des pièces démontées après les essais de 2013. En particulier sur le système d'alimentation en carburant et sur le circuit de refroidissement.
The Ruston engine received some restoration work on parts disassembled after the 2013 tests. The subjects are the fuel and coolant systems.

Tout a commencé par une recherche de documents, trouvés en Angleterre auprès du Moseley Railway Trust grâce à qui nous disposons maintenant du catalogue des pièces détachées et d'informations sur la conduite de l'engin. Ces documents vont nous permettre de dater approximativement la construction, en l'absence des plaques signalétiques.
All started with a search for litterature, found courtesy of the Moseley Railway Trust which gave us spare parts catalogue and informations on using the engine. These documents will help us to estimate the age of the machine because it has no plates hence no serial number.

Julien s'est procuré un bloc de filtration de carburant neuf, compatible avec ceux déjà en service sur les autres locomotives diesel de Rillé, et l'a posé à la place de celui d'origine qui fuyait.
Julien bought a brand new fuel filter system of the same type already in use on other diesel engines at Rillé and installed it in place of the former one badly leaking.

Nicolas a entièrement démonté le ventilateur pour en remplacer les roulements à billes. Au passage, une ailette de fortune a été remplacée par un exemplaire plus adapté et reposée par rivetage à chaud. Les pièces ont été sablées et préparées à l'antirouille.
Nicolas entirely dismantled the fan blower for bearings replacement. During this operation, a fan blade has been replaced by a better one and secured with hot rivets. The pieces have been sandblasted and sprayed with rustproof primer paint.
Démontage - Disassembly
Sablage - Sandblasting

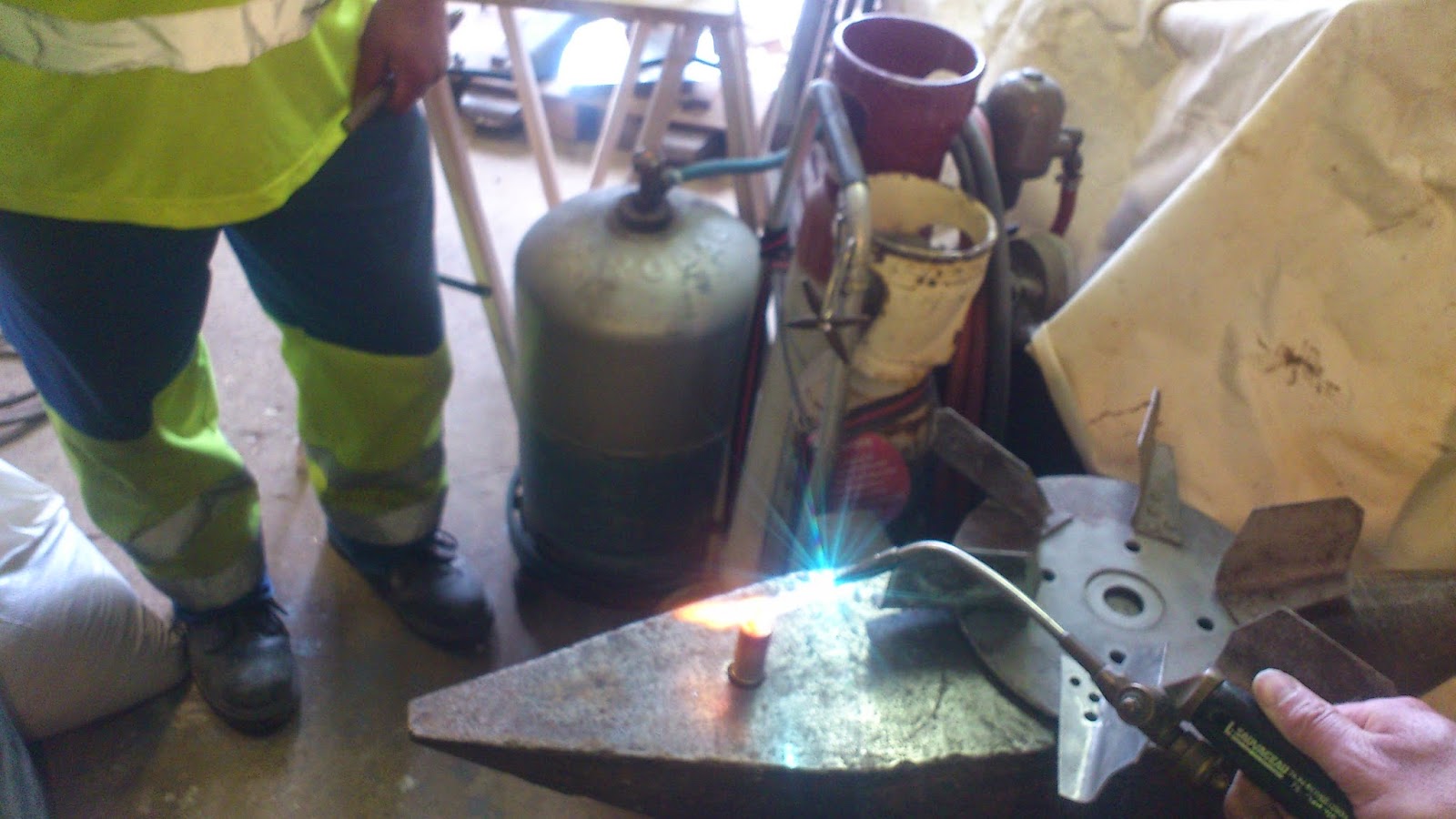

Rivetage à chaud - Hot riveting




Au programme pour la saison 2014:
Confection de joints en polyuréthane pour les radiateurs par moulage, prolongation des sorties de sablière, repose du ventilateur et remplacement de sa courroie, préparation d'un nouveau réservoir d'eau de refroidissement, remplacement d'éléments de tôlerie...
Scheduled for the 2014 season:
Molding of polyurethan seals for the radiators, elongation of the sanding devices, reassembly of the fanblower ant its drivebelt, construction of a new coolant tank and some bodyworks...



Filetage d'un goujon - Screwcutting on a lathe...
...Pour l'admission d'eau - For water inlet

Moulage d'un joint - Seal molding
Joint silicone 21 sh trop mou - 21 shore silicone seal too soft

Joint amélioré mais acier poreux
Improved seal but porous steel


Réservoir d'air comprimé de camion
Truck compressed air tank
Après découpe pour refaire le réservoir d'eau
After cutting to make a new coolant tank


Tôlerie abîmée - Bad condition body


Sortie de sablière trop courte
Sanding exhaust too short

Dans de prochains messages, vous verrez quelques changements...
In next messages, you will see some improvements...
